什么是貼片電阻器?如何識別

作者: 昂洋-妞妞發表時間:2021-03-22 10:50:39瀏覽量:3952

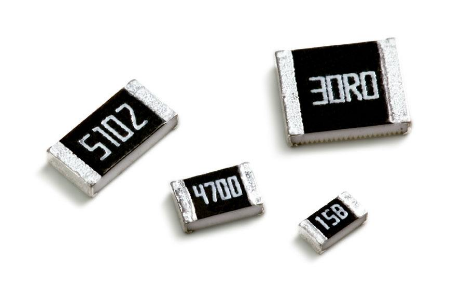

貼片電阻是一種設計為貼片安裝的電阻器。這些SMD電阻器通常比傳統的電阻器小得多,因此在電路板上占用的空間也小得多。
文本標簽:什么是貼片電阻器

  什么是貼片電阻器

  貼片電阻是一種設計為貼片安裝的電阻器。這些SMD電阻器通常比傳統的電阻器小得多,因此在電路板上占用的空間也小得多。

  貼片電阻中的是指表面貼裝器件,可以使用 “表面貼裝技術”直接安裝到PCB電路板上。表面貼裝技術的發明,既縮小了元器件的尺寸,又大大縮短了制造電路的時間。貼片電阻器通常只在專業制造的 PCB 中使用。

什么是貼片電阻

  貼片電阻阻值怎么識別

  三位數代碼識別

  1、對于第一個貼片電阻阻值代碼為901,取前兩位數字作為電阻的基值。取前兩位有效數字基值為 “90”。然后,第三位數字為1到10的冪次方,為90*10=900Ω(代碼中的最后一位數字)。

  2、現在對第二個電阻3R4,不需要處理任何乘法。需要做的就是把數值寫下來,R可以直接視為小數點,這里的阻值為3.4Ω

  3、現在是第四個也是最后一個電阻R34。這個電阻與我們第二個例子類似,R可以直接視為小數點,但把小數點的位置移到了前面為0.34Ω。

  四位數代碼識別

  4、如4402,首先,取前面三位有效數字440,最后一位數字代表1到10的冪次方,為440*102=44000Ω;

  5、如95R21,出現R可以視為小數點,這里直接讀解為95.21Ω。

  總結:三位數和四位數組織代碼識別其實是一樣的,知道識別規則就很簡單了。
